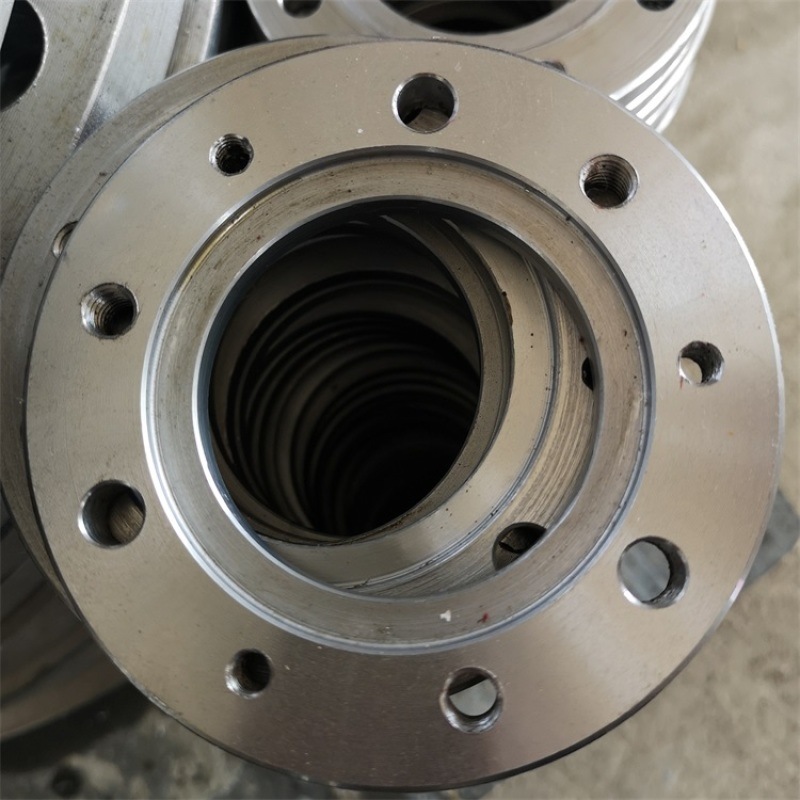

Типы трубных фланцев

Фланцы труб соединяют трубы, клапаны, насосы и другое оборудование в системе трубопроводов. Фланцы обычно привариваются или ввинчиваются в системы, а затем соединяются болтами. Восемь типов трубных фланцев доступны в круглой, квадратной и прямоугольной формах.

Глухой, или заглушка, фланец представляет собой круглую пластину без центрального удержания (но с отверстиями для болтов), которая закрывает концы трубопроводных систем.

Трубопроводы, оснащенные притираемой трубой или с наконечниками заглушек коленного соединения, часто используют фланцы коленного соединения. Кроме того, системы, часто разбираемые для проверки и очистки, часто используют фланцы коленного соединения.

Диафрагмы, которые измеряют расход газов или жидкостей, используют фланцы отверстий.

Когда требуется изменение диаметра в системе трубопроводов, используются редуцирующие фланцы. Редукционный фланец имеет заданный диаметр с отверстием другого, меньшего диаметра.

Скользящие фланцы скользят по концу трубы и затем привариваются на место. Эти фланцы хорошо подходят для применения под низким давлением.

Фланец сварного шва перед сваркой расторопляется для приема трубы. Этот тип фланца похож на скользящий фланец. Отверстие трубы и фланца одинаковое, что обеспечивает хорошие характеристики потока.

Резьбовые фланцы, которые нарезаны в отверстии в соответствии с внешней резьбой на трубе, крепятся к трубе без сварки.

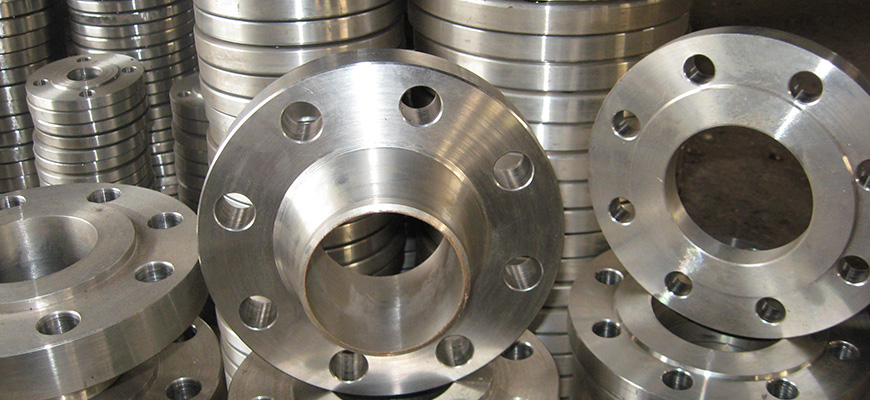

Фланцы сварной горловины имеют длинную коническую ступицу и часто используются для применения под высоким давлением. Отверстия трубы и фланца совпадают, что уменьшает турбулентность и эрозию внутри трубопровода.
